Red (+): Potência 15V (± 3V)
Black (-): Terra da Potência
Yellow (H): CANbus Alto
White (L): CANbus Baixo
Características de isolamento:
- Categoria de sobretensão: III
- Grau de poluição: 3
Propriedades elétricas:
- Tensão de surto nominal: 6 kV
- Dissipação máxima de potência para condição nominal: 0,56 W
Dados de conexão:
- Secção transversal nominal: 1,5 mm²
- Secção transversal nominal AWG: 14
- Comprimento de desencape: 8 mm ... 10 mm
- Calibre cilíndrico interno: A1 / B1
- Conexão de acordo com o padrão: IEC 60947-7-1
- Secção transversal do condutor rígido: 0,14 mm² ... 2,5 mm²
- Secção transversal AWG: 26 ... 14 (convertido conforme IEC)
- Secção transversal do condutor flexível: 0,14 mm² ... 1,5 mm²
- Secção transversal do condutor, flexível [AWG]: 24 ... 14 (convertido conforme IEC)
- Secção transversal do condutor flexível (sem luva plástica): 0,14 mm² ... 1,5 mm²
- Secção transversal do condutor flexível (com luva plástica): 0,14 mm² ... 1,5 mm²
- Corrente nominal: 17,5 A
- Corrente máxima de carga: 22 A
- Corrente total máxima: 26 A
- Tensão nominal: 500 V
- Secção transversal do condutor rígido: 0,34 mm² ... 2,5 mm²
- Secção transversal do condutor flexível (sem luva plástica): 0,34 mm² ... 1,5 mm²
- Secção transversal do condutor flexível (com luva plástica): 0,34 mm² ... 1,5 mm²
Dimensões:
- Largura: 21,6 mm
- Altura: 58,1 mm
- Profundidade: 24,4 mm
- Profundidade em NS 15: 29,9 mm
- Profundidade em NS 35/7,5: 31,9 mm
- Profundidade em NS 35/15: 39,4 mm
Especificações de material:
- Classificação de inflamabilidade de acordo com UL 94: V0
- Grupo de material isolante: I
- Material isolante: PA
Condições ambientais e de vida real:
- Temperatura ambiente (operação): -60 °C ... 105 °C (temperatura máxima de operação de curto prazo RTI Elec.)
- Temperatura ambiente (armazenamento/transporte): -25 °C ... 60 °C (por um curto período, não superior a 24 h, -60 °C a +70 °C)
- Temperatura ambiente (montagem): -5 °C ... 70 °C
- Temperatura ambiente (acionamento): -5 °C ... 70 °C
- Umidade permitida (armazenamento/transporte): 30 % ... 70 %
Normas e regulamentos:
- Conexão de acordo com a norma: IEC 60947-7-1
Montagem:
- Tipos de montagem: NS 15, NS 35/7,5, NS 35/15

Os melhores preços na Aquário Electrónica.

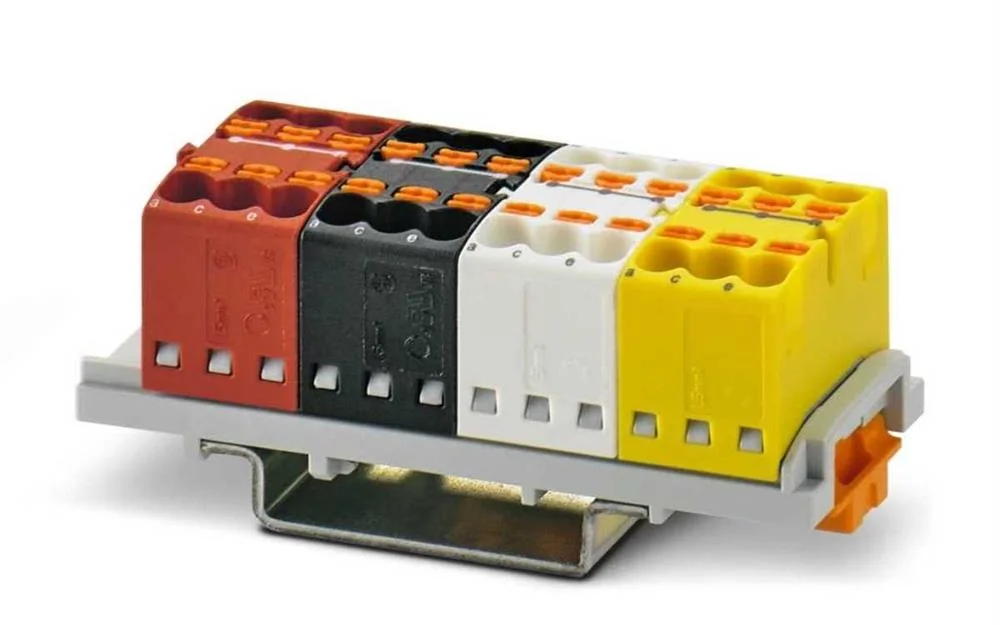

Bloco de Conexão para Trilho Din - Ptfix 1,5-Knx-Ns35
