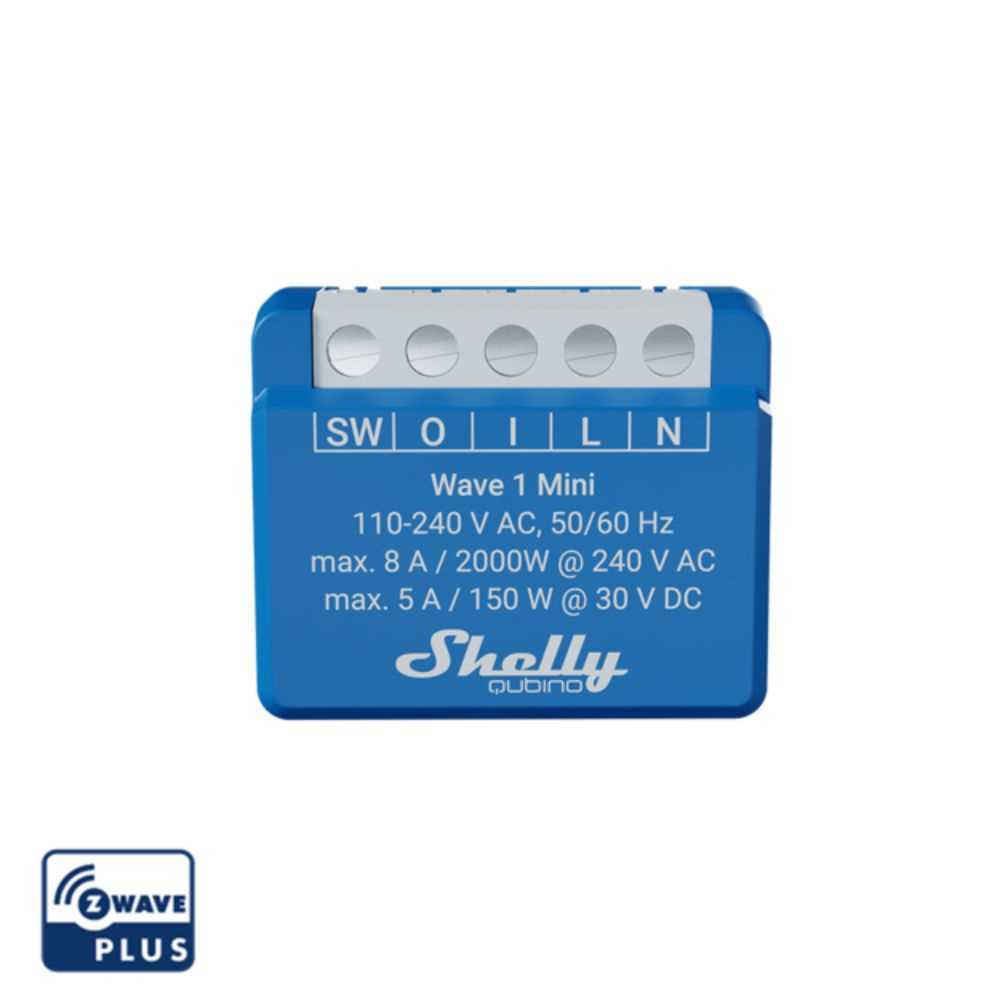

O Shelly Qubino Wave 1 Mini Smart Relay Module faz parte da família de produtos Shelly Wave, utilizando o protocolo Z-Wave para comunicação (868,42 MHz na Europa). Como um protocolo de casa inteligente, o Z-Wave é projetado especificamente para a comunicação entre dispositivos inteligentes. A frequência de sub-gigahertz assegura uma propagação de sinal adequada e a topologia de rede Z-Wave MESH permite que os dispositivos mais afastados da unidade central comuniquem eficazmente (os dispositivos com alimentação contínua actuam como repetidores de sinal). Os dispositivos Z-Wave requerem um Hub Z-Wave ou um coordenador USB (que pode ser ligado a um mini PC) para funcionar. O protocolo Z-Wave utiliza classes de comando padronizadas, tornando-o compatível com milhares de produtos de várias marcas, com até 232 dispositivos numa única rede. O Z-Wave também suporta grupos de associação, permitindo ligações diretas entre dispositivos dentro da rede. Inúmeros parâmetros podem ser personalizados ao nível do protocolo, indo ao encontro das necessidades sofisticadas dos utilizadores.

O Shelly Wave 1 Mini Smart Relay Module funciona a 230V AC. Apesar da sua fonte de alimentação AC, os seus terminais de saída apresentam comutação de contacto seco. Além do controlo por contacto seco, o módulo pode comutar até 240V AC a 8A ou 30V DC a 5A. Inclui proteção contra sobreaquecimento, garantindo um funcionamento seguro mesmo em tomadas de parede compactas. Recomendado principalmente para controlo de contactos, se for utilizado para controlo de tensão, tenha em conta os limites máximos de corrente e a potência reactiva e corrente de arranque dos dispositivos controlados. Não é recomendado para instalação atrás de tomadas elétricas; em vez disso, use os modelos Shelly Wave 1 ou Shelly Wave 1 PM.

Instruções de emparelhamento:

• O módulo tem um botão "S", um botão de função.
• Para emparelhar, remover ou redefinir a configuração de fábrica, use o botão "S" depois de ligar o dispositivo.
• Pressione e segure o botão "S" até que o LED de status fique azul para emparelhar. Outra pressão longa (pelo menos 2 segundos) inicia o emparelhamento/remoção.

Hubs Z-Wave testados:

• Home Assistant
• Home Center 3
• Jeedom
• Homey
• SmartThings
• Hubitat

Especificações:

• Fonte de alimentação: 240 VAC
• Saída: Contacto seco
• Corrente máxima: 230 VAC 8A (carga resistiva), 30 VDC 5A (carga resistiva)
• Consumo de energia em standby: 0,3 W
• Protocolo de comunicação: Z-Wave 800
• Frequência Z-Wave: 868,4 MHz (UE)
• Alcance: Até 40 metros dentro de casa (paredes e pisos podem reduzir o alcance)
• SmartStart: Sim
• S2 Encryption: Sim
• Z-Wave Repeater Function: Sim
• Over-the-Air Firmware Updates: Sim
• Temperatura de Funcionamento: -20 a +40 °C
• Dimensões: 29 x 35 x 16 mm
• Peso: 29g

Instalação:

• Cabe em caixas de montagem de tamanho padrão, mas caixas de montagem profundas são recomendadas para acelerar a instalação.
• Pode ser montado numa calha DIN com um adaptador (vendido separadamente).

Nota: Como outros relés inteligentes, este módulo requer fios de fase e neutro para operação.
