Dados técnicos: •• Especificações:

• osciloscópio:
  • taxa máxima de amostragem: 1MS/s
  • largura de banda do amplificador de entrada: 200kHz (-3dB)
  • as medições podem ser realizadas até: 100kHz
  • impedância de entrada: 100kohm // 20pF
  • tensão máxima de entrada: 30Vp (AC + DC)
  • acoplamento de entrada: AC+DC
  • Resolução AD: 8 bits
  • tamanho do registro: 800 amostras
  • modos de execução: Executar, Único
  • nível de disparo ajustável: em 254 passos
  • intervalo de base de tempo: em 15 passos 5µs a 200ms/divisão
  • faixa de sensibilidade de entrada: em 6 etapas, 100mV/divisão a 5V/divisão
  • sensibilidade de entrada: resolução de tela de 3mV
  • leitura dos marcadores de tempo e tensão
  • leitura de frequência (através de marcadores)

•• Especificações extra:

• analisador lógico:
  • Número de canais: 10
  • tamanho do registro: 10&,vezes,800 amostras
  • taxa máxima de amostragem: 1MS/s
  • máx. tensão de entrada: 5VDC

• Propriedades de funcionamento: •• Línguas do manual de instruções: Inglês •• Nível de capacidade de codificação: 2 •• Nível de competência em electrónica: 3 •• Nível de habilidade mecânica: 1 •• Nível de soldadura: Nenhum • Informação básica sobre o produto: •• Cor do produto: Verde •• Profundidade do produto: 3.8 cm •• Altura do produto: 3.8 cm •• Largura do produto: 15.8 cm •• Peso Produto: 46 g

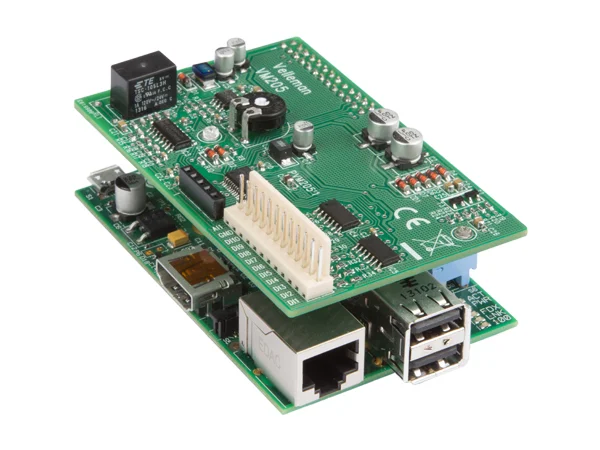

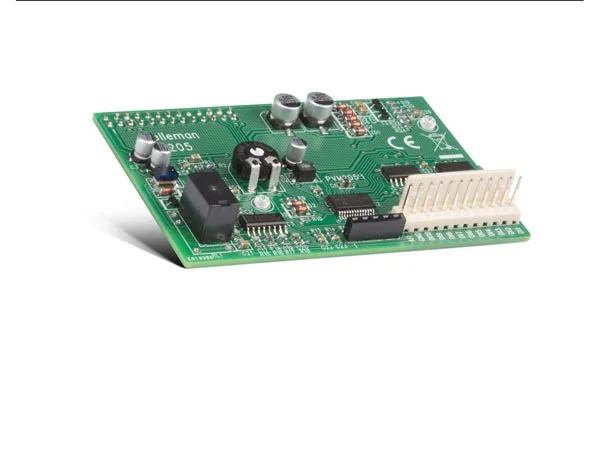

Osciloscópio e Analisador de Lógica Escudo para Raspberry Pi®
