Dados técnicos: •• Especificações:

• estende 14 pinos digitais para 3 pinos
• estende 6 pinos analógicos para 3 pinos
• botão de reinicialização integrado
• vem com um interruptor deslizante para ligar ou desligar a comunicação sem fio
• interface de jumper para controlar a comunicação serial
• Texas Instruments® Chip CC2541 Bluetooth v4.0 integrado

•• Especificações extra:

• espaçamento do cabeçalho do pino: 2,54 mm
• Bluetooth® chip: Texas Instruments® CC2541
• Protocolo USB: USB V2.0
• frequência de trabalho: banda ISM de 2,4 GHz
• método de modulação: GFSK (Gaussian Frequency Shift Keying)
• potência de transmissão: -23 dbm, -6 dbm, 0 dbm, 6 dbm, pode ser modificado pelo comando AT
• sensibilidade: =-84 dBm a 0,1% BER
• taxa de transmissão: 6K bytes assíncronos
• segurança: autenticação e criptografia
• serviço de apoio: central &, periférico UUID FFE0, FFE1
• consumo de energia: 400-800 uA durante o modo de espera, 8,5 mA durante a transmissão
• blindagem da fonte de alimentação: 5 VDC
• fonte de alimentação HM10: 3,3 VCC
• temperatura de trabalho: -5 a +65 °C

• Propriedades de funcionamento: •• Línguas do manual de instruções: Inglês •• Nível de capacidade de codificação: 3 •• Nível de competência em electrónica: 2 •• Nível de habilidade mecânica: 1 •• Nível de soldadura: Nenhum • Informação básica sobre o produto: •• Cor do produto: Multicor •• Profundidade do produto: 7.8 cm •• Altura do produto: 3.8 cm •• Largura do produto: 15.5 cm •• Peso Produto: 25 g

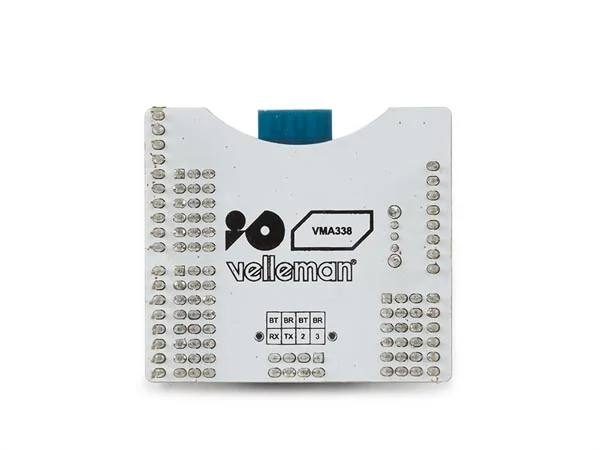

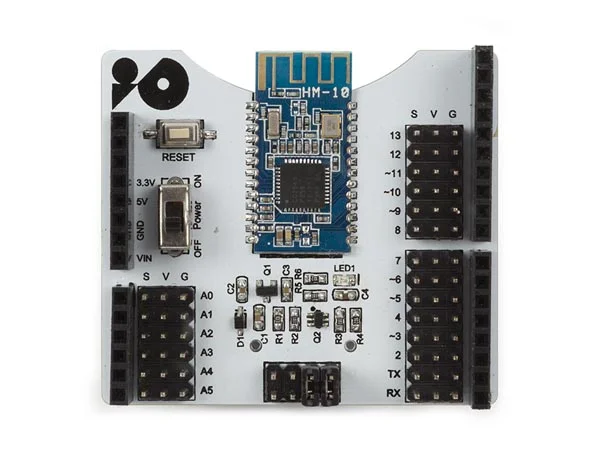

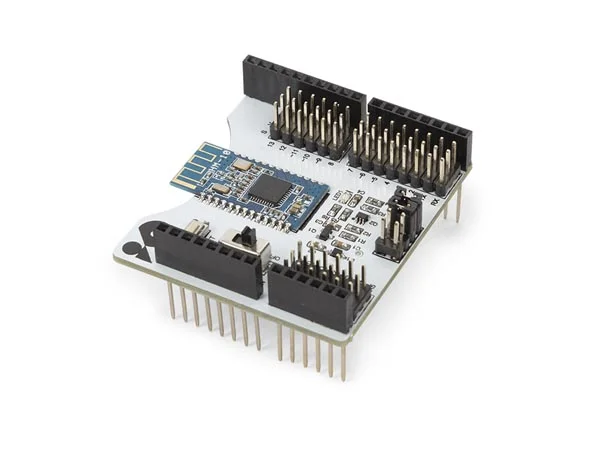

Escudo Sem Fios Hm-10 para Arduino® Uno
