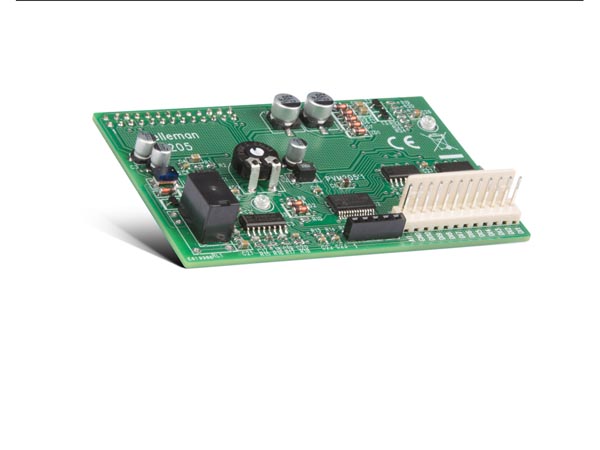

¿Tienes una Raspberry Pi? ¡Agregue este escudo y también tendrá un osciloscopio de almacenamiento digital! Este escudo ofrece todas las funciones de osciloscopio estándar y viene con código fuente para que pueda desarrollar sus propias aplicaciones. Como beneficio adicional, también obtiene un analizador lógico de 10 canales, una gran herramienta para monitorear señales digitales. Especificaciones: - Osciloscopio: Tasa de muestreo máxima: 1ms/S Ancho de banda del amplificador de entrada: 200khz (-3db) Las mediciones se pueden realizar hasta: 100khz Impedancia de entrada: 100kohm // 20pf Voltaje de entrada máximo: 30vp (ac Dc) Acoplamiento de entrada: Ac Dc Resolución de anuncios: 8 bits Longitud de registro: 800 muestras Modos de ejecución: Ejecución, único Nivel de disparo ajustable: En 254 pasos Intervalo de base de tiempo: En 15 pasos 5 µs a 200 ms / Rango de división Sensibilidad de entrada: En 6 pasos, 100 mv / División A 5v / División Sensibilidad de entrada: 3mv Resolución de pantalla Marcadores de tiempo y voltaje Lectura Lectura de frecuencia (a través de marcadores) - Analizador lógico: Número de canales: 10 Longitud de registro: 10x800 Muestras Frecuencia de muestreo máxima: 1ms / S Máx. Voltaje de Entrada: 5vdc Los mejores precios en Aquário Electrónica.

Osciloscópio e Analisador de Lógica Escudo para Raspberry Pi®
