O módulo inteligente Shelly Qubino Wave i4 DC é um membro da família Shelly Wave, que utiliza o protocolo Z-Wave para a comunicação (868,42 MHz na Europa). Como o Z-Wave é um protocolo de casa inteligente, foi desenvolvido especificamente para a comunicação entre dispositivos inteligentes. Graças à frequência sub-gigahertz, a propagação do sinal é boa e, graças à topologia de rede Z-Wave MESH, os dispositivos afastados da unidade central podem comunicar corretamente (os dispositivos com alimentação contínua actuam como transmissores de sinal). Os dispositivos Z-Wave necessitam de um Hub Z-Wave ou de um coordenador USB (ligado a um miniPC, por exemplo) para funcionarem. O protocolo Z-Wave utiliza uma classe de comando de comunicação unificada, pelo que milhares de produtos de centenas de marcas diferentes são compatíveis entre si e os dispositivos num sistema Z-Wave podem funcionar em conjunto como uma rede. Uma rede Z-Wave pode conter até 232 dispositivos. Uma vantagem adicional do protocolo Z-Wave é que suporta grupos de associação, que permitem a criação de associações diretas entre dispositivos individuais na rede. Uma vantagem adicional dos dispositivos Z-Wave é o facto de poderem ser configurados com uma série de parâmetros ao nível do protocolo, para que possam ser personalizados de acordo com as necessidades mais específicas.

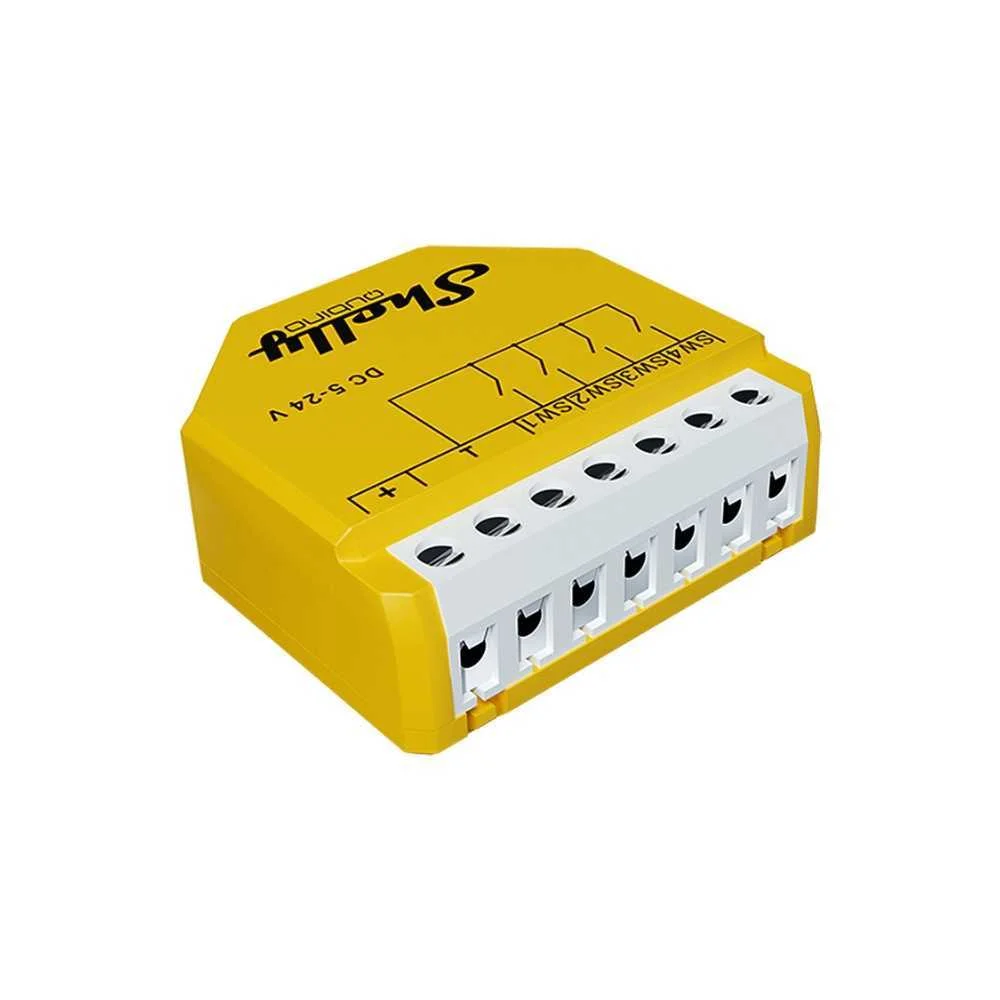

O novo Shelly Qubino Wave i4 DC é um produto especial do fabricante, a versão DC do Shelly Qubino Wave i4. O i4 DC não tem um relé embutido, mas pode detetar o status de até 4 interruptores ou outros dispositivos DC e, com base nisso, pode controlar outros relés Shelly Wave ou acionar uma cena usando o gateway.
Wave i4 DC é a versão especificamente concebida para interruptores DC e também é adequado para monitorizar o estado de motores de portões, alarmes, campainhas e outros dispositivos DC.

Também pode ser usado para "ligar" sem fios um interrutor DC (por exemplo, numa caravana ou autocaravana) a um dispositivo de controlo ligado a um relé Shelly Wave instalado noutro local. Montado atrás do(s) interrutor(es) DC Shelly Wave i4, o módulo detecta alterações no estado dos interruptores e pode enviar um comando de comutação via Z-Wave para o Shelly Wave 1, Shelly Wave 1PM ou Shelly Wave 2PM ou outros relés, mesmo controlando vários num grupo com um interrutor. Um relé inteligente Shelly pode, portanto, ser usado em pares, mesmo que o interrutor e o consumidor controlado estejam distantes ou se não houver fiação entre eles.
Ele é capaz de receber sinais de até 4 interruptores físicos conectados e vincular até 3 eventos a cada um deles. Os 3 modos de comutação também podem ser atribuídos com diferentes comandos na função Scene. O Shelly Wave i4 DC pode, portanto, também ser usado para controle de cena a partir de um interrutor físico montado na parede.
No entanto, o Wave i4, como outros dispositivos Wave, requer um hub ou gateway Z-Wave para funcionar, o dispositivo não pode se conectar diretamente a um roteador WiFi.

Emparelhamento:

O módulo tem um botão "S", que é um botão de função. Este botão é utilizado para iniciar os processos de emparelhamento, desemparelhamento e reposição de fábrica. Essas funções estão disponíveis por um tempo limitado após a inicialização.

Emparelhar/desemparelhar/reinicialização de fábrica:

Pressione e segure o botão "S" para emparelhar até que o LED de status fique azul. Em seguida, prima diretamente o botão "S" novamente (min 2 segundos) para iniciar o estado de emparelhamento/desemparelhamento.

Hubs Z-Wave:

Shelly testou com os seguintes hubs Z-Wave:

• Home Assistant
• Home Center 3
• Jeedom
• Homey
• SmartThings
• Hubitat.

O Shelly Wave i4 DC requer uma fonte de alimentação constante de 5V-24V DC para funcionar.

Ele espera a mesma tensão nas suas quatro entradas de interrutor, e

• detecta se o interrutor está ligado/desligado,
• ou, se não for usado para um interrutor, detecta se há corrente no circuito.

Caraterísticas do produto:

• Compatível com tensão de alimentação 5V-24V DC, tensão de alimentação constante e tensão de alimentação de interruptores/circuitos devem ser as mesmas
• Também suporta combinações de botões (3 funções por botão) para um total de 12 possibilidades por módulo (1x, 2x, hold down)
• Controlar diretamente outros dispositivos Z-Wave através de funções de associação 8 opções por módulo (1x, hold down)
• Complemento ideal para o trinco do interrutor de parede Shelly (versões com 1-2-4 botões de pressão)
• Pode também ser usado para detetar condições de entrada de outros dispositivos de baixa corrente

Especificações:

• Entrada: o atuador espera um nível de tensão DC nos terminais de entrada "i"
• Tensão de entrada: 5-24V DC
• Baixo consumo de energia em standby: 0,3 W.
• Protocolo de comunicação: Z-Wave 800
• Frequência Z-Wave: 868,4 MHz (UE)
• Alcance: até 40 metros no interior do edifício (as paredes podem ser reduzidas por lajes)
• SmartStart: SIM - Encriptação S2: SIM
• Função de repetidor Z-Wave: SIM
• Atualização de firmware sem fios (OTA): SIM
• Temperatura de funcionamento: -20 - +40 °C
• Tamanho: 37 x 42 x 16 mm
• Peso: 37g

Opções de utilização:

• Tipicamente se encaixa em uma caixa de montagem de tamanho padrão, mas uma caixa de montagem embutida é recomendada, usá-la irá acelerar o tempo de instalação do módulo
• Adaptador DIN-rail (produto separado) para montagem em trilho C, pode ser alinhado

O Shelly Wave i4 requer uma tensão de alimentação constante de 5-24V DC para operar.

Ele espera a mesma tensão nas suas quatro entradas de interrutor, e:

• detecta se o interrutor está ligado ou desligado,
• ou, se não for usado para um interrutor, detecta se há corrente no circuito.

O Wave i4 é compatível com a nova família de interruptores de luz Shelly com um interrutor de quatro botões "controlo de cena", que pode ser facilmente encaixado na parte de trás para criar comandos para controlar outros dispositivos (baseados em grupos ou cenas) no seu sistema Shelly.

(O interrutor de parede de quatro botões não está incluído no Shelly Wave i4 DC, mas está disponível como um produto separado).

Como outros relés inteligentes, este requer não apenas condutores de fase, mas também fio neutro para funcionar.
