CategoríaEN 54-18 salida con entrada de confirmaciónTensión de trabajo DC 16 - 30 V (Protocolo JBE de amplitud de pulso)Conexión Bus de comunicación JBE 2-hilos, sin polaridadCableadoPar trenzado sin malla 0.5 - 2.5 mm2Consumo en reposo =0.25 mA @24 VConsumo en activo=1 mA @24 VSalidaMáximo 1 A @24V (Modo de salida supervisada)Contactos relé2 A @30 V DC (Modo de salida de relé)Resistencia EOL ent.. 10 k?Resistencia EOL sal. . 10 k?Temp. de trabajo 0? ~ +40?Temp. almacenaje-20? ~ +60?Entorno= 95% HR (40±2?) (sin condensación ni hielo)Direccionamiento o Herramienta de direccionamiento JBE-AT1Rango de dirección 1-200Indicadores LED rojos(Salida supervisada)IP40Reposo: “Input” y “Output” parpadeanActivación Salida: “Output” encendido fijoConfirmación: “Input” encendido fijoAvería Entrada: “Input” apagado, “Output”parpadeaAvería Salida 24V: “Input” y “Output apagadosIndicadores LED rojos(Salida relé seco)Reposo: “Input” parpadea, “Output” apagadoAvería: “Input” y “Output” apagadosDimensiones85×85x41 mm (largo x ancho x alto)Peso0.1 kg (incluyendo base)Clasificación IP IP40

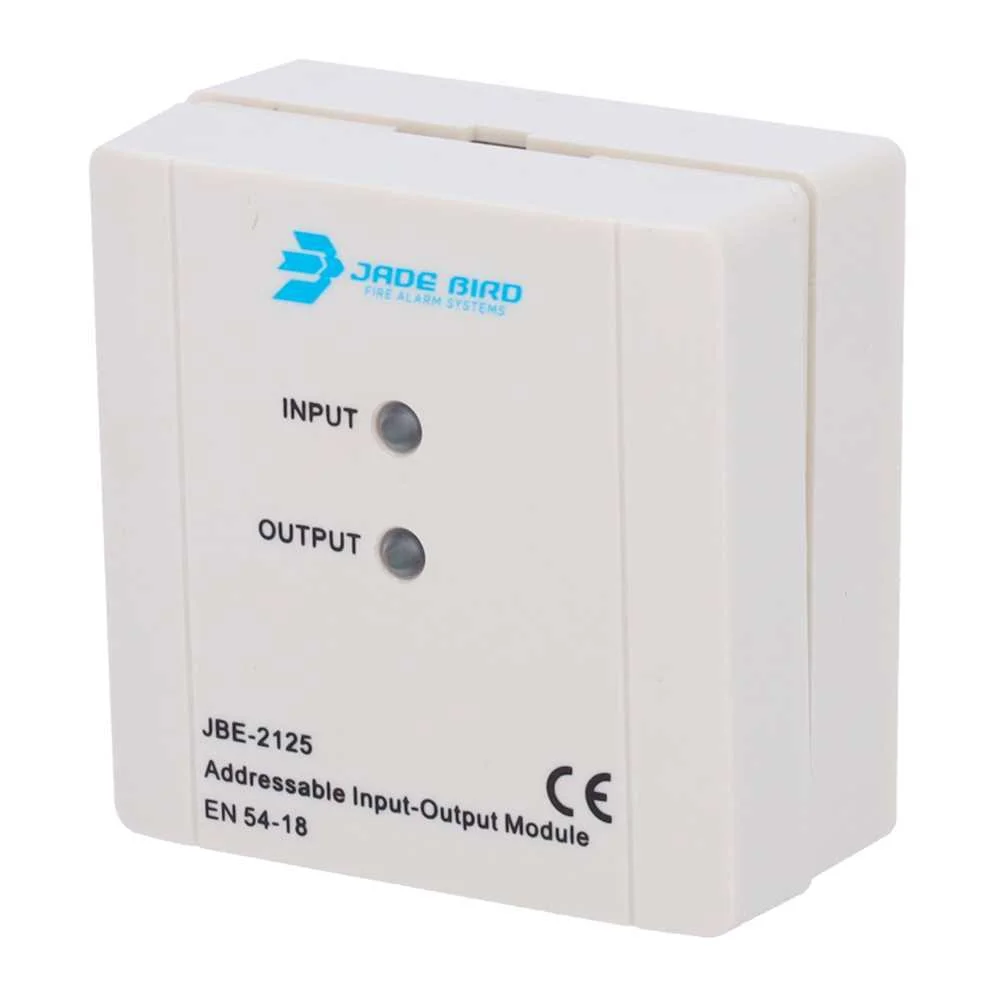

Módulo Analógico Jade Bird - 1 Saída com Entrada de Confirmação - Alimentação em Laço - Cabo Condutor Até 2.5mm2 - Reol de 10 Ko (Fornecido) - Certificado En 54-18
